■ 机床介绍
CK6166DH系列数控车床具有精度高、功能全、高功率、大通孔（主轴通孔直径φ105）等特点，同时具有良好的精度稳定性和精度保持性。
本机床是两轴（纵向Z轴，横向X轴）联动，能自动完成零件外圆、内孔、锥面、弧面、端面及各种公英制螺纹、锥螺纹等车削加工。
本机床主要结构和部件均经过优化设计，具有广泛的万能性，是机械制造批量生产的首选设备。

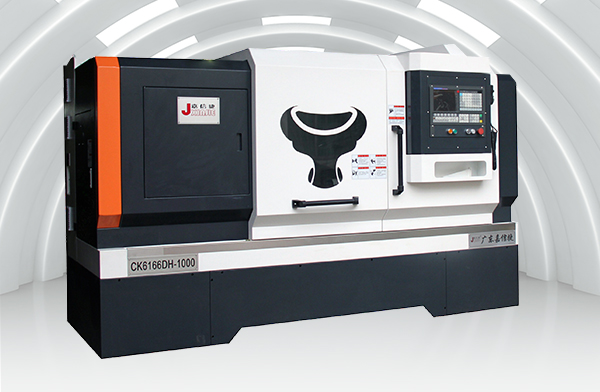

■ 产品外观
■ 机床参数
| 车床型号 | CK6166DH/1000 | |
| 机床主参数 | 床上最大工件回转直径 | Φ660 |
| 拖板上最大工件回转直径 | Φ400 | |
| 最大工件长度 | 1000 | |
| 床身宽度 | 390 | |
| 主轴通孔直径 | Φ105 | |
| X轴最大行程 | 330 | |
| Z轴最大行程 | 1000 | |
| 主轴进给刀架 | 主轴头规格 | A2-11 |
| 主轴最高转速 | 1200r/min | |
| X轴滚珠丝杆 | 公称直径Φ25导程4 双螺母 | |
| Z轴滚珠丝杆 | 公称直径Φ40导程10 双螺母 | |
| 工位 | 4 | |
| 切削刀具尺寸 | 25 | |
| 尾座 | 尾座套筒直径 | Φ75 |
| 尾座套筒行程 | 150 | |
| 尾座套筒锥度 | MT5 | |
| 电机 | 主电机 | 11KW |
| 冷却 | 90W | |
| Z轴 | 2.5KW(10N.M) | |
| X轴 | 1.5KW(6N.M) | |
■ 机床的优点
1、本机床加工精度高、可达IT7级，表面粗糙度≤Ra2.5.
2、主轴采用全无级变速独立主轴，转速平稳噪音低。
3、采用总线数控系统，配17bit绝对值伺服电机，运转平稳，精度高，系统功能齐全，操作简单、方便。
4、本机床出厂前严格按照检验程序进行检验，并每台进行实际切削试验，保证机床具有良好的精度和加工的可靠性。
■ 主要部件介绍
1、床身
机床采用平导轨床身结构，选用优质树脂砂铸件，床身导轨宽度390mm。导轨经中频淬火后精密磨削，各导轨配合面均进行手工刮研，使机床具有很好的耐磨性和精度保持性。
2、主轴
采用大孔径（φ105）全无级变速独立主轴，调速范围5～1200r/min，具有运转平稳、噪音低特点。
3、数控系统
系统采用车床专用总线数控系统，控制精度高，移动速度快。配总线伺服单元及绝对式伺服电机，可在系统上直接设置、修改伺服参数。后台编辑功能节约辅助时间，提高生产效率；轨迹预览检查；断屑切削功能在粗加工时实现自动断屑，延长刀具使用寿命，提高生产效率。系统配8.4寸显示屏，支持用户主程序调用，U盘文件操作，系统U盘升级等功能。
■ 机床工作环境
环境温度：5℃～40℃范围内，且24h平均温度不超过35℃。
相对湿度：30％～95％范围内，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气：没有过分的灰尘、酸气、腐蚀性气体和盐分。
安装位置：远离振动源，远离易燃、易爆物品，避免阳光直射机床或热辐射机床而引起环境温度的变化
■ 标准配件及特殊附件
标准配件：
1、照明装置 2、冷却装置 3、三爪卡盘 4、三角皮带
5、随机工具
特殊附件：
1、四爪卡盘 2、四爪法兰 3、跟刀架 4、中心架
