■ 机床介绍
JXJ-46YD 系列数控车床采用 35°斜床身设计，整体铸造，主轴轴承采 用进口P4 级轴承，具有高转速、高精度、低噪音的优点，X 、Z 轴双线轨 设计，运行平稳，精度持久，加工效率高。后置分体式排水设计，可加装 后排屑机或右排屑机，可实现无人化自动生产。

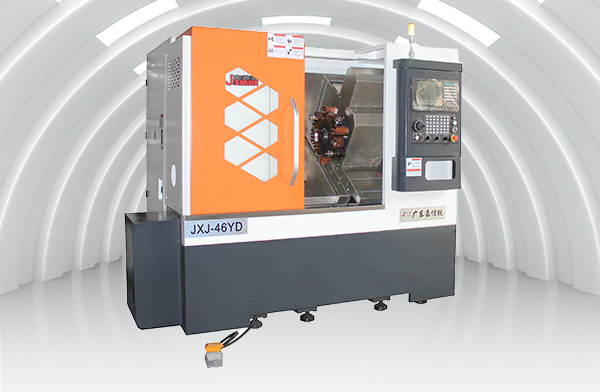

■ 产品外观
■ 机床参数
车床型号 | JXJ-46YD | |
加工范围 | 床身最大工件回转直径 | Φ480mm |
最大棒料通孔直径 | Φ45mm | |
行程及最快进给 | X 轴有效行程 | 260mm |
Z 轴有效行程 | 380mm | |
Y 轴有效行程 | 70mm | |
X 、Z 轴快速移动 | 20m/min | |
Y 轴快速移动 | 15m/min | |
X//Z 轴伺服电机 | 11.5N.M / 2.4kw | |
Y 轴电机 | 8.4N,M / 1.7kw | |
主轴 | 主轴鼻端型式 | A2-5 |
主轴通孔直径 | Φ56mm | |
主轴最高转速 | 5000r/min | |
伺服电机 | 7.5kw | |
卡盘及回转油缸规格 | 6 寸 | |
加工精度 | X 、Z 轴重复精度 | ±0.003mm |
X 、Z 定位精度 | ±0.003mm | |
床身结构形式 | 整体 35°斜床身 | |
机台结构形式及配 件规格 | X 轴导轨型号 | 30 滚柱 |
Y 轴导轨 | 硬轨 | |
Z 轴导轨型号 | 35 滚柱 | |
外形尺寸 | 长×宽×高 | 2300*1350*1850mm |
重量 | 2600kg | |
■ 机床配置
配件名称 | 品牌/规格 | |
标准配置 | 数控系统 | 台湾新代 SYNTEC 22TB |
主轴电机 | 7 5KW 台湾新代伺服电机 | |
驱动器 | 18KW 台湾新代三合一 | |
分度检测 | 台湾新代磁环 | |
X/Y 轴电机 (抱闸、刹车) | 2 4KW 台湾新代伺服电机 | |
Z 轴电机 | 2.4KW 台湾新代伺服电机 | |
刀塔伺服电机 | 3. 1KW 台湾新代伺服电机 | |
X/Z/Y 轴驱动器 | 台湾新代伺服驱动器 | |
X/Z 轴线轨 | 台湾银泰/上银 (30/35 滚柱) | |
X/Z/Y 轴丝杠 | 台湾银泰/上银 | |
主轴 | A2-5 高精密主轴 | |
床身 | 整体 35°斜床身 | |
液压站 | 国产 | |
动力刀塔 | BMT40 | 127 中心高 BMT40Y 轴动力刀塔 (15 工位) |
卡 盘 | 液压卡盘 | 6 寸，国产 |
机床配件 | 刀座 | 0°和 90°各两个动力刀座，3 个内孔刀座，3 个外圆刀座 |
拉杆 1 条 | ||
六角扳手及开口扳手 1 套 | ||
夹头脚踏开关 1 个 | ||
电源线 1 条 | ||
液压油 |
■ 机床的优点及主要部件介绍
1 、主轴采用 A2-5 套筒主轴，通孔直径 56 ，选用进口P4 级轴承，具有高 转速、高精度、低噪音的特点。
2 、配中心高 127mm ，BMT40Y 轴动力刀塔，可高效车削、铣削，钻孔、 攻牙，有效提高加工精度及加工效率。
3 、床身采用 35°斜床身设计，HT250 整机铸造，回火加震动时效处理， 保证机床精度持久。
4 、滚珠丝杆：选用台湾原装 C3 级高精度滚珠丝杆，具有旋转精度高、低 噪音的特点。
■ 机床工作环境
环境温度：5℃~40℃范围内，且 24h 平均温度不超过35℃。
相对湿度：30％~95％范围内，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m 以下。
大气：没有过分的灰尘、酸气、腐蚀性气体和盐分。
安装位置：远离振动源，远离易燃、易爆物品，避免阳光直射机床或热辐 射机床而引起环境温度的变化
