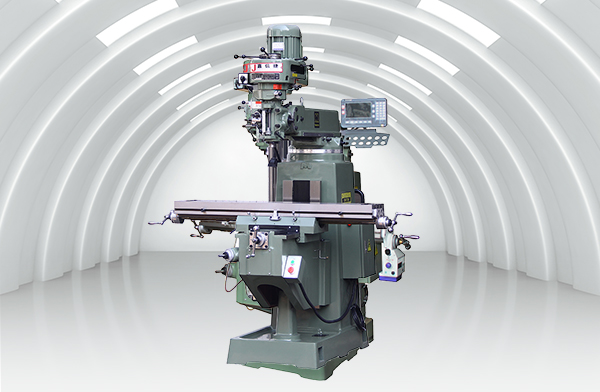

炮塔铣床亦称摇臂铣床、万能铣床。炮塔铣床结构紧凑，体积小，灵活性高，铣头可左右旋转90o，前后旋转45o，摇臂不仅能前后伸缩，并可在水平面内回转360o，大大提高了机床的有效工作范围。炮塔铣床可铣削中、小零件的平面、斜面、沟槽和键槽等，广泛应用于机械加工、模具、仪器、仪表等行业。
规格 | X-4M |
工作台尺寸（长×宽） | 1370×254mm |
工作台左右最大行程 | 820mm |
工作台前后最大行程 | 430mm |
工作台上下最大行程 | 440mm |
T型槽槽数及槽宽 | 3×16mm |
T型槽间距 | 63mm |
主轴转速范围 rpm | 16级80-5440rpm |
主轴机动进给量 | 0.04、0.08、0.15mm/r |
主轴上下行程 | 120mm |
主轴锥度 | R8(可选NT30) |
主轴端面至台面距离 | 45-460mm |
主轴铣头旋转角度 | 左右±90o、前后±45o |
滑枕最大行程 | 380mm |
滑枕回转角度 | 360o |
主电机功率 | 3HP |
机床最大承重 | 300kg |
导轨形状（X.Y.Z） | X轴燕尾 Y、Z轴矩形导轨 |
外形尺寸（长×宽×高） | 1850×1650×2150mm |
机床净重 | 1400kg |
1、本铣床结构紧凑，铣头能够左右旋转90o，前后旋转45o，摇臂不仅能前后伸缩，水平面内也能360o回转，大大提高了机床的有效工作范围。
2、本铣床床身铸件采用优质米汉纳铸铁，经人工时校处理，刚性强，变形小，稳定性好。
3、主轴采用铬钼合金钢经调质热处理、局部高频淬火处理后精密磨削，保证回转精度高的同时变形小。
4、导轨面采用中频淬火磨削和贴塑工艺，保证良好的耐磨性和精度保持性。
5、机床出厂前严格按照检验程序检验，保证机床具有良好的精度稳定性和加工可靠性。
1、床身部分
床身铸件采用高级米汉纳铸铁，经人工时校处理，导轨采用中频淬火磨削和贴塑工艺，经人工手工刮研，保证机床具有良好的耐磨性和精度保持性。工作台台面中频淬火后经精密磨削，具有良好的硬度及精度，保证加工基准持久可靠。
2、铣头部分
主轴采用铬钼合金钢经调质处理，局部高频淬火处理后精密磨削，采用P5级精度轴承、轴承隔套与轴承原厂单配，保证回转精度的同时保证主轴有很好的刚性及耐用性。变速齿轮主轴上下离合器高频淬火后精密磨削，皮带轮、变速齿轮、离合器部装后进行动平衡试验，保证铣头运转时低噪音、低震动。70～4600r/min 16种可调节转速，能满足各种规格、材料的加工需求。
铣头的自动进刀速度分3档可调，保证镗孔、钻孔、铰孔、扩孔加工时主轴平稳运行。进刀脱开机构能有效防止进刀过载，保证机床安全平稳运行。
环境温度：5℃～40℃范围内，且24h平均温度不超过35℃。
相对湿度：30％～95％范围内，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气：没有过分的灰尘、酸气、腐蚀性气体和盐分。
安装位置：远离振动源，远离易燃、易爆物品，避免阳光直射机床或热辐射机床而引起环境温度的变化。
标准配件：
1、工作灯 2、工具箱 3、电控箱
特殊附件：
1、水泵 2、水盘 3、光学尺 4、走刀器 5、压板（码铁）
6、自动注油器 7、油压虎钳 8、升降电机 9、夹头
